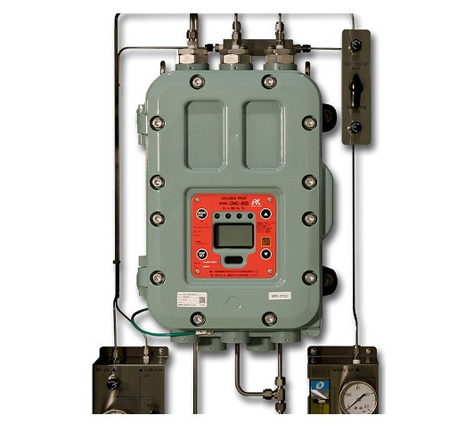

日本理研 OHC-800型防爆型熱值儀
日本理研OHC-800型防爆型熱值儀，項目獨家授權保護！
一、產品介紹
OHC-800 是防爆型熱量計。根據測定的熱量輸出 4-20mA 信號、數字信號。連接記錄裝置、可編程
控制器，用于進行熱量的記錄及控制。
3 個接點輸出，根據儀器的故障等進行動作。
本產品是一定流量氣體導入式固定式熱量計。
AC 電源和 DC 電源均可供電。
將光學傳感器與音速傳感器組合在一起的「optsonic」演算方式（專利第518483號）
通過演算兩種不同的傳感器的結果，取消不燃性的雜質氣體的影響！
可進行高精確度、高可靠性的測定。
※optsonic…是指表示光學的optical與表示音速的sonic組合在一起的獨立創造的詞語。
可簡單切換熱量（MJ/m3）、比重、沃泊指數
只需操作顯示鍵，顯示單位就能切換。無需麻煩的演算。
提高了保養維修性
通過提高故障前診斷等自我診斷功能，預防故障引起的無測定狀態。
幾乎不產生消耗部件，在運營成本方面具有優勢。
不選擇設置場所的框體結構
具有熱量計所要求的牢固結構。
氫氣防爆結構（Ex d ⅡB+H2 T4）與防塵防滴結構（相當于IP66/IP67）的牢固結構。
供給電源為AC100V～AC240V / DC24V，不用選擇設置場所
二、產品用途
以甲烷為主要成分的石蠟系烴構成的氣體。
三、產品特點
采用理研計器獨有的optsonic演算（專利第518483號）
很難受到不燃性氣體的影響，可獲得高精度的測定結果。
迅速的響應速度 90%響應 5秒以?xún)?nèi)
很高的重復精度 ±0.02MJ/m3以?xún)?nèi)
很寬的使用溫度范圍 -20 ～ +57℃
防爆結構 熱量計要求的氫氣防爆結構Ex d ⅡB+H2 T4，可設置在危險場所
保護等級 相當于IP66/IP67,與氫氣防爆結構一起，不用選擇設置場所。
卓越的溫度特性，在一天的溫度變化（變動幅度20℃左右）下，0.10MJ/m3以下的卓越的溫度特性。
熱量、比重、沃泊指數只需鍵的操作就可切換。不需要麻煩的演算
四、技術參數
|
型號 |
OHC-800 |
|
測定原理 |
基于折射率與音速的測定的optsonic演算方式 |
|
測定對象氣體 |
天然氣等中代表性的、以甲烷為主要成分的石蠟類碳化氫構成的氣體注1） |
|
測定對象 |
熱量(利用切換開關 可顯示比重/沃泊指數) |
|
測定范圍注2） |
熱量測定范圍 25.00～50.00MJ/m3（Gross，0℃，101.325kPa換算） |
|
測定方式 |
利用外部取樣裝置的一定流量氣體導入式 |
|
顯示 |
全點LCD數字顯示(帶背光源)、3色LED指示燈 |
|
外部輸出 |
DC4～20mA(絕緣·負荷電阻300Ω以下)/數字傳送：RS-485(絕緣) |
|
故障警報 |
流量降低、傳感器組件異常、光量降低 |
|
故障警報顯示 |
指示燈亮燈(紅)/ 內容顯示 |
|
故障警報接點注3） |
無電壓接點1a或1b 平時不勵磁(警報時勵磁)或平時勵磁(警報不勵磁)、接點容量 DC30V 2A(電阻負荷) |
|
自我診斷功能 |
功能確認(暖機或維修保養模式時)、維修保養要求、規格范圍外 |
|
自我診斷功能顯示 |
功能確認及規格范圍外：指示燈亮燈(橙)/ 內容顯示 |
|
自我診斷功能接點注3） |
功能確認及規格范圍外：無電壓接點1a或1b |
|
使用電源（耗電） |
AC100V～240V±10% 50/60Hz（最大18VA）或DC24V±10%（最大5W） AC/DC可切換 |
|
結構 |
相當于IP66/IP67 |
|
使用溫濕度范圍 |
-20～+57℃、95%RH以下（不可結露） |
|
外形尺寸/重量 |
約286（W）×453（H）×150（D）mm / 約23kg |
|
防爆結構 |
耐壓防爆結構（防爆等級：Ex d ⅡB+H2 T4） |
